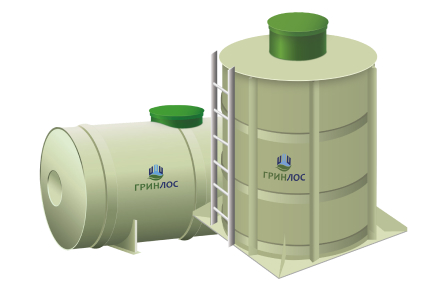

Пластиковые емкости ГРИНЛОС

Монтаж ГРИНЛОС Емкость

При проектировании и монтаже ГРИНЛОС Емкость необходимо руководствоваться рекомендациями Паспорта изделия, проектной документацией, рекомендациями проектировщиков.

Лица, выполняющие монтаж, должны иметь опыт и необходимую квалификацию, подтвержденную документально, для проведения строительных работ, а также для использования необходимой для проведения работ техники, инструментов и механизмов.

Лица, выполняющие монтаж, должны знать и соблюдать правила техники безопасности и охраны труда. Выполняя строительные работы необходимо использовать средства индивидуальной защиты и строго соблюдать внутренние правила проведения работ на объекте.

Подготовка котлована для ГРИНЛОС Емкость

Котлован под установку оборудования должен иметь размеры и откосы, исключающие осаждение и обвал грунта на плиту основание. При необходимости, стенки котлована должны быть укреплены.

Окончательный расчет и задание на подготовку котлована производит специализированная проектная организация.

По окончании работ по устройству котлована выполнить инструментальную проверку соответствия проекту котлована с составлением акта скрытых работ, с приложением фотоотчета.

Установка бетонной армированной плиты

В котловане по его периметру и на всю глубину устанавливается опалубка, на дне которой заливается бетонная плита-основание, укрепленная двухслойным армированием, толщина и шаг арматуры выбирается согласно проекту, рекомендовано не менее 8-10 мм, 150-200 мм соответственно. Толщина плиты рассчитывается исходя из габаритных размеров оборудования и удельного веса бетона (справочно: 1 м3 бетона весит около 2500 кг). По периметру оборудования с отступом 150 мм из плиты выпускаются монтажные петли. По периметру оборудования с отступом 100-150 мм из плиты вертикально выпускаются арматура, связанная с горизонтальной арматурой плиты основания, на высоту достаточную для привязки к горизонтальной арматуре обвязки ГРИНЛОС Емкость.

Расчет плиты-основания и способа крепления оборудования к ней производит специализированная проектная организация.

Поверхность плиты выравнивается цементной стяжкой с отклонениями по горизонтали ± 3 мм.

По окончании работ по монтажу плиты-основания выполнить инструментальную проверку соответствия проекту проведенных работ с составлением акта скрытых работ, с приложением фотоотчета.

Установка ГРИНЛОС Емкость

Перед началом работ по установке ГРИНЛОС Емкость выполнить входной контроль качества осмотр оборудования с целью обнаружения дефектов, полученных при транспортировке и хранении, с последующим подписанием акта передачи оборудования в монтаж.

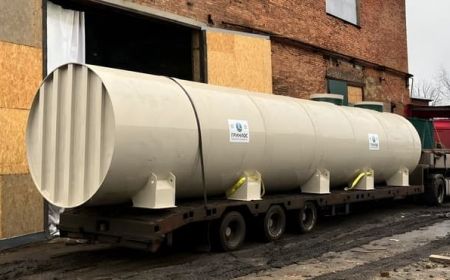

Установка ГРИНЛОС Емкость производится монтажным краном, с помощью четырехветвевой стропы за специальные такелажные проушины на корпусе ГРИНЛОС Емкость.

ГРИНЛОС Емкость устанавливается непосредственно на плиту, крен недопустим, ГРИНЛОС Емкость монтируется строго по уровню.

После установки на плиту основание ГРИНЛОС Емкость фиксируется на плите синтетическими стропами (синтетические стропы в комплект поставки ГРИНЛОС Емкость не входят, рекомендованные характеристики строп: ширина не менее 50 мм; толщина не менее 2 мм; разрывная нагрузка не менее 5 т) за заранее подготовленные монтажные петли в плите и за специальные монтажные проушины на корпусе ГРИНЛОС Емкость, при отсутствии монтажных проушин стропы перекидываются через корпус ГРИНЛОС Емкость.

ЗАПРЕЩАЕТСЯ фиксация ГРИНЛОС Емкость к плите металлическими тросами или цепями.

После установки ГРИНЛОС Емкость выполнить выверку оборудования в плане и по высоте с составлением акта скрытых работ, с приложением фотоотчета.

Обратная засыпка (бетонирование) ГРИНЛОС Емкость

При заглублении ГРИНЛОС Емкость на глубину не более 250 мм от верхнего пластикового горизонтального перекрытия до запланированного после проведения финишного благоустройства, уровня земли, в однородных спокойных грунтах с низким уровнем грунтовых вод, обратную обсыпку допустимо производить песком без твердых крупных включений смешанным с цементом. Соотношение цемента и песка для обсыпки ГРИНЛОС Емкость составляет 1:5.

Песчано-цементная засыпка производится послойно, с обязательным трамбованием каждого слоя. Толщина каждого слоя 300 мм.

При условии уровня грунтовых вод выше 1500 мм от уровня земли, при наличии плывуна, при монтаже в скальных грунтах и прочих нестандартных ситуациях, а также при монтаже ГРИНЛОС Емкость под зданиями, сооружениями, любыми постройками и при организации пешеходной или проезжей зоны над ГРИНЛОС Емкость, в случае заглубления ГРИНЛОС Емкость более чем на 250 мм от верхнего пластикового горизонтального перекрытия до запланированного после проведения финишного благоустройства уровня земли песчано-цементную смесь необходимо заменить бетоном, а непосредственно над верхним пластиковым горизонтальным перекрытием ГРИНЛОС Емкость необходимо смонтировать разгрузочную плиту, опирающуюся на бетонные стенки, возведенные по периметру устанавливаемого ГРИНЛОС Емкость, опирающиеся на выпуск плиты основания. Расчет толщины и конструкции стен и разгрузочной плиты производит специализированная проектная организация исходя из предполагаемой нагрузки.

По факту выполнения работ выполнить инструментальную проверку соответствия проекту с составлением акта скрытых работ, с приложением фотоотчета.
